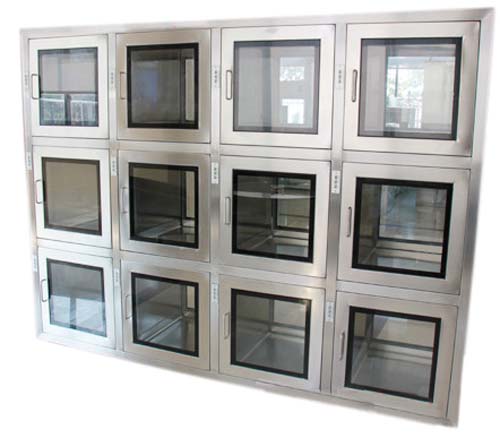

什么是医用灭菌传递窗?

简介——医用灭菌传递窗也称为医疗试验室传递窗和医用传递窗,医用灭菌传递窗是洁净实验室的一种辅助设备,灭菌传递窗主要用于洁净实验室洁净区和洁净区之间或洁净区和非洁净区之间的小件物品的传递,以减少洁净室的开门次数,把对洁净区的污染降低到低程度。医用传递窗一般是适用于医药车间等对空气质量要求较高的区域;当物体送入

联系电话:1341802071813418020718

详情内容/ Content details

医用灭菌传递窗也称为医疗试验室传递窗和医用传递窗,医用灭菌传递窗是洁净实验室的一种辅助设备,灭菌传递窗主要用于洁净实验室洁净区和洁净区之间或洁净区和非洁净区之间的小件物品的传递,以减少洁净室的开门次数,把对洁净区的污染降低到低程度。

医用传递窗一般是适用于医药车间等对空气质量要求较高的区域;当物体送入传递窗后,进行相应的消毒。

现有传递窗箱体内壁大多为抛光的不锈钢,反射紫外线效果差,造成紫外线灭菌灯使用效率低,现有的传递窗在使用时需要取出一端有人等候,两边不能随时送取,这样不仅浪费时间,也会给等候的人员造成不便。实用新型内容本实用新型的目的是针对现有技术的不足提供一种灭菌传递窗,灭菌效果好,能够自动运输传递,储存,方便使用人员拿取。本实用新型所采用的技术方案如下:


本实用新型涉及一种传递窗,更具体地说,尤其涉及一种灭菌传递窗,属于医用器械设备领域。

包括控制器,构成传递通道的传输箱体和与之相连的作为传递物品传递后储存的储存箱体,传输箱体和储存箱体都为矩形中空框体结构并且通过一个能自动打开的分隔门分隔开来;

医疗试验室传递窗箱体的两端设有密封门,在传递窗箱体内部下方设有传输机构,运动方向为传输箱体一侧的密封门处运动至灭菌传递窗箱体另一侧的密封门,灭菌传递窗箱体另一侧设有传递机构,灭菌传递窗机构用于使传递物品进入储存箱体;医疗试验室传递窗体内部设有紫外线灭菌灯和风淋装置;储存箱体设有若干个隔间,若干个隔间之间通过能自动打开的分隔门分隔开来,所述隔间设有密封门;控制器分别与分隔门,灭菌传递窗机构,传递机构紫外线灭菌灯和风淋装置相连。在上技术方案的基础上,本实用新型还可以作如下改进:

可选的,灭菌传递窗机构包括所述传输箱体内部两端设有两个导辊,外界的电动机和输送带,导辊与电动机传动连接,导辊上绕有输送带,导辊带动输送带运动,灭菌传递窗箱体一侧的密封门处运动至灭菌传递窗箱体另一侧的密封门。

可选的,在输送带上设有若干个与传递窗控制器连接的压力感应器。可选的,风淋装置包括传输箱体的底部和顶部设有的上、下出风口,和传输箱体的左、右内侧面分别设有的进风口,上、下出风口分别通过相应的管路与上、下风机的出风嘴相连,进风口通过相应的管路分别与对应的风机的进风嘴相连,以形成循环气流。

可选的,还包括与传递窗控制器连接的压力传感器,压力传感器设置于所述隔间底部。

可选的,灭菌传递窗机构包括气缸和与之相连的电机,气缸用于推动传递物品进入储存箱体。

可选的,隔间内设有紫外线灭菌灯。可选的,紫外线灭菌灯外侧套装有反光罩。

可选的,还包括与控制器连接的提醒装置。可选的,密封门安装嵌有玻璃窗,密封门上设有互锁装置,互锁装置中的互锁感应器的信号端分别与控制器相连。与现有技术相比本实用新型的有益效果为:

1、传递窗设有紫外线灭菌灯和风淋装置,风淋装置能有形成循环气流,清理程度更加彻底。

2、传递窗设有储存箱体,传递窗在使用时无需要有人等候,传递物品会自动进入储存箱体的隔间进行储存,可同时储存多个传递物品,使用更便捷。

3、传递窗紫外线灭菌灯的外侧套装了反光罩,极大的提高了紫外线灭菌灯的效率,可以扩大紫外线灭菌灯的消毒范围。

灭菌传递窗结构参数:


1-传输箱体,2-储存箱体,3-分隔门,4-密封门,5-紫外线灭菌灯,6-观察窗,7-导辊,8-输送带,9-进风口,10-出风嘴,11-风机,12-压力传感器。


一种灭菌传递窗,包括控制器,构成传递通道的传输箱体1和与之相连的作为传递物品传递后储存的储存箱体2,传输箱体1和所述储存箱体2都为矩形中空框体结构并且通过一个能自动打开的分隔门3分隔开来;


传递窗箱体1的两端设有密封门4,在传输箱体1内部下方设有传输机构,运动方向为传输箱体1一侧的密封门4处运动至传输箱体1另一侧的密封门4,传输箱体1另一侧设有传递机构,传递机构用于使所述传递物品进入所述储存箱体2;

传递窗传输箱体1内部设有紫外线灭菌灯5和风淋装置;储存箱体2设有若干个隔间,传递窗若干个隔间之间通过能自动打开的分隔门3分隔开来,隔间设有密封门4;控制器分别与分隔门3,所述传输机构,灭菌传递窗传递机构,紫外线灭菌灯5和所述风淋装置相连。

在上技术方案的基础上,本实用新型还可以作如下改进:在一优选方案中,传递窗机构包括传输箱体1内部两端设有两个导辊7,外界的电动机和输送带8,所述导辊7与电动机传动连接,所述导辊7上绕有输送带8,导辊7带动输送带8运动,传输箱体1一侧的密封门4处运动至所述传输箱体1另一侧的密封门4。

在一优选方案中,在所述输送带8上设有若干个与所述控制器连接的压力感应器。用于判断输送带8上是否载有物体。

在一优选方案中,风淋装置包括所述传输箱体1的底部和顶部设有的上、下出风口,和传输箱体1的左、右内侧面分别设有的进风口9,上、下出风口分别通过相应的管路与上、下风机11的出风嘴10相连,所述进风口9通过相应的管路分别与对应的风机11的进风嘴相连,以形成循环气流。进风口9的管路中还设有过滤网,以过滤循环气流,使箱体内的气流具有自净功能。

在一优选方案中,还包括与控制器连接的压力传感器12,所述压力传感器12设置于所述隔间底部。用于判断隔间是否储存有物体。

在一优选方案中,传递机构包括气缸和与之相连的电机,气缸用于推动传递物品进入所述储存箱体2。

在一优选方案中,隔间内设有紫外线灭菌灯5。在一优选方案中,紫外线灭菌灯5外侧套装有反光罩。
