百级送风天花的设计特点

简介——百级送风天花设计特点:百级送风天花即满布高效过滤器的送风顶棚,有多种形式,本设计采用液槽密封形式的送风天花。目前,液槽密封结构有两种形式。其一,高效过滤器上装,即带液槽高效过滤器从上部装入与之配套的框架刀口上,依靠高效过滤器边框液槽内的密封胶与框架刀口来实施对气流的密封。这种结构需要的静压箱高度较大

联系电话:1382974685613829746856

详情内容/ Content details

百级送风天花设计特点:百级送风天花即满布高效过滤器的送风顶棚,有多种形式,本设计采用液槽密封形式的送风天花。

目前,液槽密封结构有两种形式。

其一,高效过滤器上装,即带液槽高效过滤器从上部装入与之配套的框架刀口上,依靠高效过滤器边框液槽内的密封胶与框架刀口来实施对气流的密封。


这种结构需要的静压箱高度较大,否则,高效过滤器调转不开。虽然高效过滤器在刀口框架上方,但并非在吊顶夹层内安装,而是在洁净室内把高效过滤器穿过框架口伸入静压箱后再转向放于框架的刀口上。所以,夹层空间小的话,高效过滤器转不开。


其二,高效过滤器下装,即高效过滤器带液槽的边在下方,带刀口的框架位于液槽的上方,与第一种情况正好相反,框架的刀口向下,把高效过滤器伸入静压箱内,液槽边在刀口正下方,用压件托住高效过滤器,使其边框液槽与刀口接触来密封空气,高效过滤器的重量由4个压件承担。


带刀口的框架常用的材质有专用铝合金型材、不锈钢型材。铝型材运输、安装比较方便,可工厂化制作现场组装。


但在连接缝处需靠密封胶密封,组装后铆钉外露,不太美观。不锈钢型材采用氩弧焊焊接,比铝型材的插件铆接密封性好。

但如果在施工现场焊接,质量不好保证。如果送风天花面积小的话可工厂化制作,现场安装,这样质量可得到保证。如果送风天花面积大的话,工厂化制作后的成品运输又有困难。


在本设计中综合上述优缺点,釆 用不镑钢型材工厂化泡作。由千送风夭花的面积较大,考虑到运输的因耒,把送风夭花分割 成三部分(即用25mm厚的彩考峡芯板将静箱分害威三等分)。


每一部分安装一整片刀口框架,把每一片分割成15个高效过滤器单元。 这样做比采用一个大的静压箱均效果,但整个送风面的盲区有所增大,不过,经验算满 布比能满足垂直单向流的荽求。尽如此,在本设计中釆用了高效过滤器下吾媒设阻尼孔板 来消除送风面盲区的影响,以保正百级单向流气流组织。

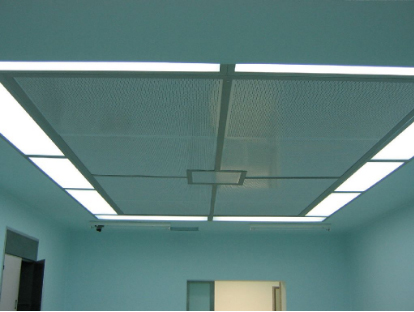

百级送风天花采用全新国外技术层流净化天花,层流天花是洁净手术室、层流病房的净化送风末端,它兼有高效过滤,均流及气流补偿作用。


层流天花结构的合理性直接影响到手术室的送风效果,净化级别.垂直送风模式,手术室用不锈钢层流送风天花:层流送风天花规范和技术进行开发,经十多年实际医院使用经验积累,结构先进合理,不锈钢精制,分为I、II、III级手术室用,箱体冷板喷塑,下框全不锈钢,美观耐用。

使用本送风天花可合理分布洁净室内的气流,有效保证室内的洁净度(送风面100级)。可广泛应用于医院洁净手术室、洁净病房、洁净动物房等项目。

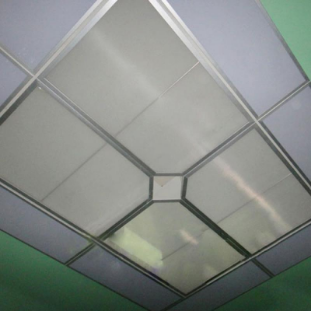

百级送风天花结构:

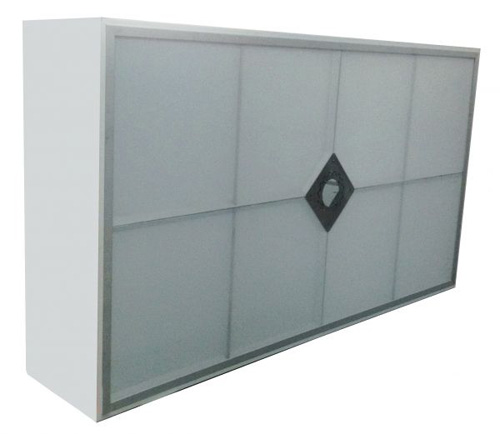

送风天花系统末端的洁净送风天花装置以及高效过滤箱(用风管连接)2个部分,产品采用专用铝合金框架以及优质钢板烤漆为主材作箱体,产品使用了阻漏层技术以及零压密封专利技术,保证通过洁净送风天花进入洁净手术室的空气达到相应洁净手术室级别的技术要求,为手术提供无菌无尘的洁净空气环境。高效过滤箱内装有无隔板大风量过滤器。

百级送风天花应用:

百级送风天花装置被广泛应用于电子、机械、仪器仪表、航天、汽车制造、食品饮料、涂装印刷、医疗卫生、生物工程等各种行业及科研领域。

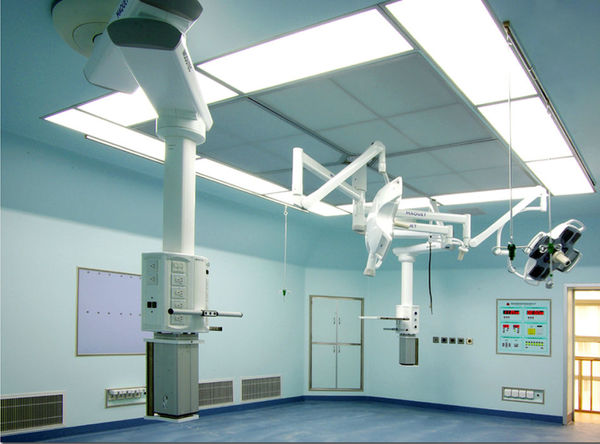

百级层流送风天花是采用空气洁净技术对微生物污染采取程度不同的控制,达到控制空间环境中空气洁净度适于各类手术之要求;并提供适宜的温、湿度,创造一个洁净舒适的手术空间环境。


送风天花对送人室内的空气进行严格的过滤,除去空气中的浮游细菌,加上科学的气流组织,使病员、医护人员产生的细菌随气流带走,不会返回手术切口,以避免来自空气感染。因此空气严格过滤,气流的合理组织,是手术室空气净化系统的技术核心。

百级送风天花的空气净化流程:新风进入新风段,同回风相混合,再进入初效段,初效过滤器滤去直径为10um大颗粒尘埃,进入换热器段和加湿段,进行温度、湿度调节,然后再进入风机段加压,经过中效过滤器,滤去l-10um的尘埃,进入消音器,把噪降到58dB以下,送至手术室的高效静压箱,经高效过滤器滤去0.3um-1um的尘埃,再最后经过送风天花,把洁净空气送至手术室台面。

百级送风天花又称为洁净送风天花或者层流手术室天花。


送风天花送不出风来该如何解决?

送风送风不出风的原因主要有以下几个原因:

1、连接送风天花的管道被堵;

2、中央空调系统本身风量不足;或者前端初效过滤器和中效效过滤器报废,阻力过大;

3、送风天花本身内部的高效过滤器使用超期,阻力变大;

解决方法:

更换所有初中高效过滤器,就可以解决此问题;

送风天花厂家多年且比较,可以跟他们了解一下此问题。

更好是直接检查整个中央空调系统,是否有问题,或者管道是否正常;

是不是开了吸风?一般不会没风就算装了高效也是小一点而已。
